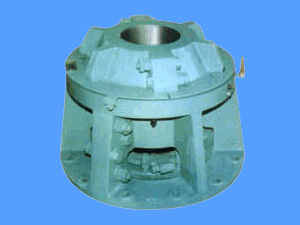

艉轴密封装置组件分解
发布时间:2013/9/14
艉轴密封装置组件分解
    艉轴密封装置轴系安装须在艉柱壳和隔舱艉管孔镗完毕后,经验收合格后方可进行,在安装前须作充分准备,具体的操作程序如下:
    1、艉轴管:已消除在粗车后发现的疏松、冷隔、浇铸偏缺或液压试验渗漏等缺陷后, 且要求艉轴管首法兰面与轴心线垂直度每米不超过0.15毫米,艉轴管各内外圆应同心,同轴度不大于0.10毫米。外圆不同轴颈或内圆不同孔径的轴心线应位于同一轴心线上,同轴度不超过0.025毫米。尾管与艉柱毂孔配合的要求见表1。
    2、艉轴承衬套外圆加工的尺寸与艉轴管孔的配合标准见表2,对小型船舶允许采用复 套和环氧树脂定位。对白合金艉轴承衬套外圆与艉管孔配合可按表2放松0.01~0.03毫米。
    3、艉轴精加工后的检查应参照图纸,并以实际尺寸为基准,按验收标准表选配艉轴与轴承的间隙,工作轴颈锥体的加工技术要求须符合验收标准表3、表4、表5值同时对法兰面及定位凸肩作验收测量须符合验收标准,验收完毕后须对工作轴颈锥体以及两端曼纹上好油脂,做好保证工作。
